트리플 레이트 SDI의 신호 발생기
옵션으로 GPS,BDS, 12G-SDI, PTP에 대응 가능

  4. LT 4610 SYNC GENERATOR
SYNC GENERATOR LT 4610
  • 개요
  • 옵션
  • 다운로드

LT4610은 외부 아날로그 비디오 동기화 신호를 지원하는 Genlock은 물론 GPS, PTP, CW 그리고 내부 기준 신호와 동기화하여 안정적인 동기신호를 출력 하는 1U 풀 랙사이즈 동기신호발생기 입니다.
아날로그 비디오 동기화 신호, AES/EBU 디지털 오디오 출력, 워드 클럭 및 타임 코드를 지원하며 4K 및 8K와 호환되는 3G/HD/SD-SDI 출력 및 12G-SDI 출력도 지원합니다.
또한 PTP 그랜드 마스터 기능과 PTP 슬레이브 기능을 지원하며 시스템에 따라 최적의 동기화 시스템을 관리 할 수 있습니다.
Genlock 기능은 입력된 아날로그 영상 동기 신호에 이상이 발생했을 때 위상을 유지하는 STAY IN SYNC 기능을 탑재하고 있으며, 전원 공급 장치가 이중화 동작을 수행하여 신뢰성 높은 시스템 구축이 가능합니다.

특징

  • Genlock 기능
    아날로그 비디오 동기화 신호 인 NTSC / PAL 블랙 버스트 신호 및 HDTV Tri-level 동기 신호를 입력하여 각 출력 신호를 동기화 할 수 있습니다. 필드 레퍼런스 펄스가있는 NTSC / PAL 블랙 버스트 신호 및 10 필드에 ID가있는 NTSC 블랙 버스트 신호에도 대응하고 있습니다.
  • Stay-in-sync 기능
    Genlock 된 외부신호에 이상이 발생했을 경우에 대비해 안정적인 동기신호를 출력할 수 있는 Stay-in-sync 기능을 탑재하고 있습니다. Stay-in-sync기능시 다시 외부 동기신호가 안정적으로Genlock이 될 수 있도록 충격을 완화하는 슬로우 Genlock 기능을 탑재하고있어 매우 안정적 동기화 시스템을 실현할 수 있습니다.
  • 아날로그 비디오 동기화 신호 출력
    아날로그 비디오 동기신호 출력 6개 지원. 각각의 출력은 독립적으로 위상을 가변 할 수 있습니다. 필드 레퍼런스 펄스가있는 NTSC / PAL 블랙 버스트 신호 및 10 필드에 ID가있는 NTSC 블랙 버스트 신호에도 대응하고 있습니다.
  • GPS/BDS(BeiDou Navigation Satellite System) 동기화
    GNSS 안테나를 연결하여 GPS 또는 BDS에서 얻은 주파수 및 클럭에 Lock하여 신호를 생성하고 출력 할 수 있습니다.
  • PTP (Precision Time Protocol)
    PTP 동기화는 그랜드 마스터 및 슬레이브 기능에 해당합니다.
    PTP, GPS, 아날로그 BB 또는 내부에서 참조 신호를 선택할 수 있습니다.
  • 타임 코드 입/출력
    타임 코드 제너레이터는 내부 시각 정보에 의한 프리 런 외에도 GPS, LTC, VITC 시간 정보를 바탕으로 SDI 신호 출력에 ATC (LTC)을 다중하거나 아날로그 비디오 동기화 신호 출력에 VITC를 다중하여 출력 할 수 있습니다.
  • 트리플 레이트 SDI 대응
    SDI 신호 출력은 3G-SDI(레벨 A, 레벨 B), HD-SDI(듀얼 링크 포함) 및 SD-SDI에 대응하고 있습니다. SDI 신호 출력 단자는 독립 2계통의 출력을 구비하고 있어 패턴이나 위상을 각각 설정할 수 있습니다.(단, 3G-SDI 레벨 B와 HD 듀얼 링크는 1계통만 구비)
  • 립싱크 패턴
    영상과 음성이 동기된 립싱크 패턴을 출력합니다. 당사의 LV5600 등 립싱크 측정 기능을 탑재한 파형 모니터를 사용하시면 SDI 신호 전송상의 영상과 음성의 불일치를 정확하게 측정할 수 있습니다.
  • 12G-SDI 지원
    12G-SDI, 3G-SDI (Level A, B) HD-SDI (Dual Link 포함) 및 SD-SDI를 지원하는 4 개의 SDI 신호 출력을 옵션으로 추가 할 수 있습니다. 또한 소프트웨어 옵션으로 8K 영상 신호에도 대응 가능합니다.
  • 임베디드 오디오의 중첩
    3G-SDI 레벨 B에서는 32ch(링크 A, 링크 B: 각 4ch×4그룹), 3G-SDI 레벨 A, HD-SDI, SD-SDI에서는 16ch(4ch×4그룹)의 임베디드 오디오를 중첩시킬 수 있습니다. 주파수나 레벨 등은 채널별로 설정할 수 있습니다.
  • AES/EBU 신호 출력
    비디오 신호에 동기된 샘플링 주파수 48kHz의 AES/EBU 신호를 1계통 출력할 수 있습니다. 그 밖에 뮤트한 상태의 AES/EBU 신호 출력도 1계통 구비하고 있습니다.
  • 워드클록 신호 출력
    비디오 신호에 동기된 48kHz의 워드클록 신호를 1계통 출력할 수 있습니다.
  • 실시간 시간 정보
    실시간 시간 정보는 배터리로 백업됩니다. 전원을 껐다 켜도 시간 정보를 재설정 할 필요가 없습니다.
  • 이더넷
    SNMP를 표준 지원하고, 이상을 검지하면 TRAP을 발행합니다.
  • 프리셋 메모리 기능
    내부에 프리셋 메모리 최대 10종류를 저장할 수 있습니다. 운용할 때 편리한 등록된 프리셋을 불러와 항상 똑같은 설정으로 기동할 수 있습니다.
  • 외부 메모리 대응
    프런트 패널에서 USB 메모리를 사용하여 로고 데이터나 프리셋 데이터를 입력, 저장할 수 있습니다.
  • 이중화 전원
    전원 유닛 2개를 내장하여 전원이 이중화되어 있습니다. 전원 유닛 이상 시에는 본체 패널 면에 알람 표시하고, SNMP로 알람 출력할 수도 있습니다.

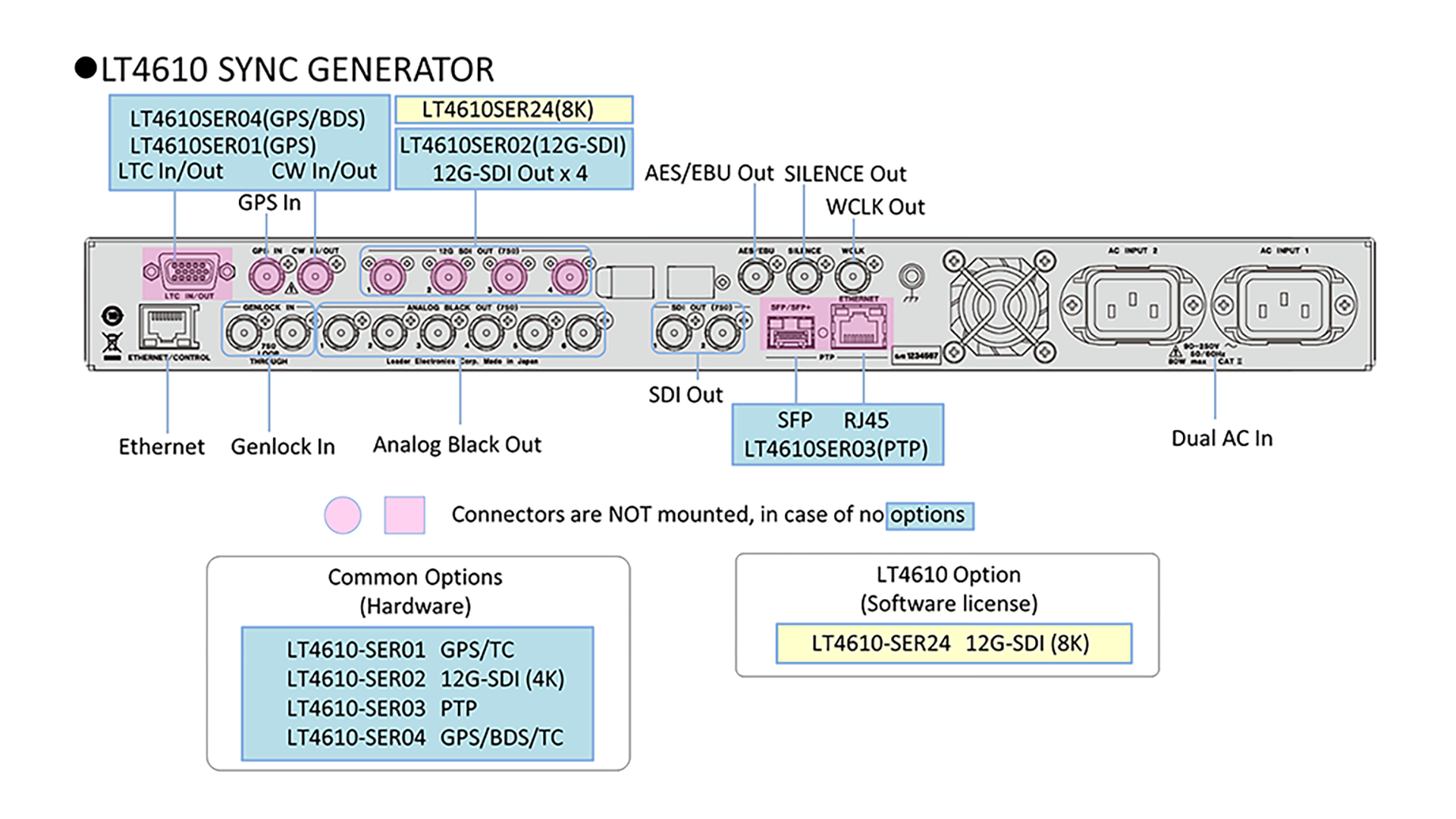

후면 패널

  • 하드웨어 옵션 목록
    옵션 번호 기종 명
    LT4610-SER01 GPS/TC
    LT4610-SER02 12G-SDI (4K) 대응
    LT4610-SER03 PTP
    LT4610-SER04 GPS/BDS/TC

  • 소프트웨어 옵션 목록
    옵션 번호 기종 명
    LT4610-SER24 12G-SDI (8K) 대응
  • LT4610SER01 | GPS/TC 옵션
    GPS에서 얻어지는 주파수와 시각을 잠그는 GPS 록 기능과 10MHz CW 록 기능 및 타임 코드 제너레이터 기능을 추가할 수 있습니다.
    • GPS 동기화
      GPS 안테나를 연결하여 GPS로 부터 받은 주파수와 시간을 Genlock하여 신호를 생성하여 출력 할 수 있습니다. GPS 신호와 CW 신호가 단절되거나 신호가 없을 때 출력 신호의 위상과 주파수를 유지하는 홀드 오버 기능을 제공합니다.
    • 타임 코드 입/출력
      타임 코드 제너레이터는 내부 시각 정보에 의한 프리 런 외에도 GPS, LTC, VITC 시간 정보를 바탕으로 SDI 신호 출력에 ATC (LTC)을 다중하거나 아날로그 비디오 동기화 신호 출력에 VITC를 다중하여 출력 할 수 있습니다.
    • CW 입/출력
      CW 입출력 단자는 10MHz CW를 입력 할 수 있으며, 10MHz CW 또는 1PPS를 선택하여 출력 할 수 있습니다.
    • LTC 입출력
      LTC 입출력 단자는 LTC 1 입력, LTC 3 출력 외에 2개의 알람을 출력 할 수 있습니다.
  • LT4610SER02 | 12G-SDI 옵션
    LT4611에 12G-SDI (4K), 3G-SDI, HD-SDI, SD-SDI 신호 출력을 지원하는 옵션입니다. SDI 신호 4개 출력, ColorBar 등 다양한 테스트 패턴 출력 이외에 ID 캐릭터, 안전 영역 마커, 임베디드 오디오의 중첩이 가능합니다.
    • 12G-SDI 4K 대응
      SDI 신호 출력은 12G-SDI, 3G-SDI (Level A, B) HD-SDI (Dual link 포함) 및 SD-SDI를 지원하고 있으며, SDI 신호 4개의 출력 단자를 지원합니다. 포맷은 4출력 공통이지만, 패턴이나 위상을 각각 설정할 수 있습니다.(단, 3G­SDI 레벨 B와 HD 듀얼 링크는 2계통만 해당)
    • ID 캐릭터의 중첩
      화면 임의의 위치에 ID 캐릭터를 중첩 할 수 있습니다. 또한 정지 상태의 확인 용으로서 점멸 표시를 할 수 있습니다.
    • 로고 마크의 중첩
      화면 아무 곳에 나 320 (dot) × 240 (line)의 사이즈 (QVGA 사이즈)에서 비트 맵에서 4 계조의 흑백 데이터로 변환 한 로고 마크를 중첩 할 수 있습니다.
    • 안전 영역 마커
      화면에 90 %, 80 %의 안전 영역 마커를 중첩 할 수 있으며, 3G-SDI, HD-SDI는 4 : 3 화면 마커를 중첩 할 수 있습니다.
    • 패턴 스크롤
      패턴을 8 방향으로 이동시키는 기능을 제공합니다. 또한 속도도 가변 할 수 있습니다.
    • 무빙 BOX
      화면에서 이동하는 BOX를 중첩 할 수 있습니다. 색상 및 크기, 이동 속도를 가변 할 수 있습니다.
    • 립싱크 패턴
      비디오와 오디오의 동기화 된 립싱크 패턴을 출력합니다. 당사 파형모니터를의 립싱크 측정 기능을 통해 SDI 신호 전송에 비디오와 오디오의 차이를 정확하게 측정 할 수 있습니다. (SD부터 12G-SDI까지 지원)
    • 사용자 패턴 출력
      SD, HD (2K), 4K 사용자 패턴을 표시 할 수 있습니다.
    • 임베디드 오디오 중첩
      12G-SDI, 3G-SDI, HD-SDI, SD-SDI에서 16ch (4ch × 4 그룹)의 임베디드 오디오를 중첩 할 수 있습니다. 주파수 및 레벨 등 채널마다 설정할 수 있습니다.
  • LT4610SER03 | PTP 옵션
    PTP (IEEE 1588)에 대응하는 옵션입니다. LT4610SER01 (GPS 옵션)와 함께 또는 단독으로 그랜드 마스터로 사용이 가능합니다.
    • PTP 그랜드 마스터 기능
      IEEE1588-2008에 규정되어있는 Precision Time Protocol을 지원하고 PTP 그랜드 마스터로 동작합니다. 프로필은 SMPTE ST 2059, AES67, General에 대응하고 있습니다. PTP 시간은 Internal Time과 GPS Time에서 가져옵니다.
    • PTP 슬레이브 기능
      시스템에 상위 PTP 그랜드 마스터가 존재하는 경우는 PTP 슬레이브로 작동하면서 더 하위 장치에 대해 마스터 역할을 할 수 있습니다.
    • 10GbE 지원
      RJ-45 단자 이외에 별도의 10GbE SFP + 모듈을 사용할 수 있습니다.
  • LT4610SER04 | GPS/BDS/TC 옵션
    LT4610SER04는 GPS 및 BDS 지원을 위해 LT4610 SYNC GENERATOR에 추가 된 옵션입니다.
    • GPS / BDS 동기화
      GNSS 안테나를 연결하여 GPS 또는 BDS에서 얻은 주파수 및 클럭에 Lock하여 신호를 생성하고 출력 할 수 있습니다.
      그밖에 기능은 LT4610SER01과 동일합니다.
      * LT4600SER01과 LT4600SER04는 한 장비에 동시 설치가 불가능 합니다.
  • LT4610SER24 | 12G-SDI 8K 출력
    LT 4610SER02에 12G-SDI 8K 출력을 추가하는 소프트웨어 옵션입니다.
    • 12G-SDI 8K 대응
      QUAD LINK 12G-SDI 8K (7680 × 4320) 출력을 지원합니다.
    • 사용자 패턴 출력
      컬러 바 등의 내장 패턴뿐만 아니라, 사용자 패턴을 출력 할 수 있습니다.
    • ID 캐릭터의 중첩
      화면 임의의 위치에 ID 캐릭터를 중첩 할 수 있습니다. 또한 정지 상태의 확인 용으로서 점멸 표시 할 수 있습니다.
    • 안전 영역 마커
      화면에 90 %, 80 %의 안전 영역 마커를 중첩 할 수 있으며, 3G-SDI, HD-SDI는 4 : 3 화면 마커를 중첩 할 수 있습니다.
    • 패턴 스크롤
      패턴을 8 방향으로 이동시키는 기능을 제공합니다. 이동 속도도 가변 할 수 있습니다.
    • 무빙 BOX
      화면에서 이동하는 BOX를 중첩 할 수 있습니다. 색깔, 크기 및 이동 속도를 가변 할 수 있습니다.
    • 임베디드 오디오 중첩
      16ch (4ch × 4 Group)의 임베디드 오디오를 중첩 할 수 있습니다. 주파수 및 레벨 등 채널마다 설정할 수 있습니다.
    • 립싱크 패턴
      비디오와 오디오의 동기화 된 립싱크 패턴을 출력합니다.

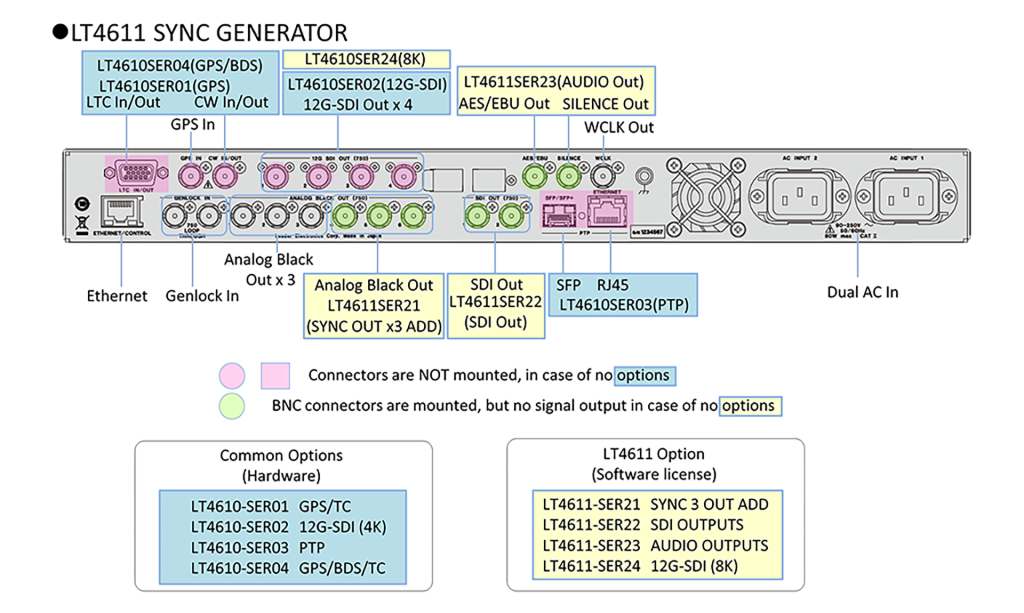

LT4610 / LT4611 Comparison table



LT4610

LT4611

Genlock

Standard

Standard

SYNC 3 Outputs (BB/tri-level) 1～3

Standard

Standard

SYNC 3 Outputs (BB/tri-level) 4～6

Standard

LT4611SER21

SDI 2 Outputs 3G/HD/SD SDI

Standard

LT4611SER22

Word-Clock Signal Output

Standard

Standard

AES/EBU Signal Output
AES/EBU Silence Output

Standard

LT4611SER23

GPS/TC

LT4610SER01

LT4610SER01

GPS/BDS/TC

LT4610SER04

LT4610SER04

12G-SDI 4K Outputs

LT4610SER02

LT4610SER02

PTP

LT4610SER03

LT4610SER03

12G-SDI 8K Output

LT4610SER24

LT4611SER24

*If you add the LT4611SER21, LT4611SER22, and LT4611SER23 to the LT4611 to make them equivalent to the LT4610, the LT4611 will be more expensive than the LT4610.
