ラスタライザー PHABRIX QxL
ST 2110、ST 2022-6 アナライザー、モニタリング& ジェネレーター
次世代ハイブリッドIP/SDI環境向けのソリューション
25G-IP対応
ラスタライザー
PHABRIX QxL
- 概要
- オプション
- 資料・説明動画
- ダウンロード

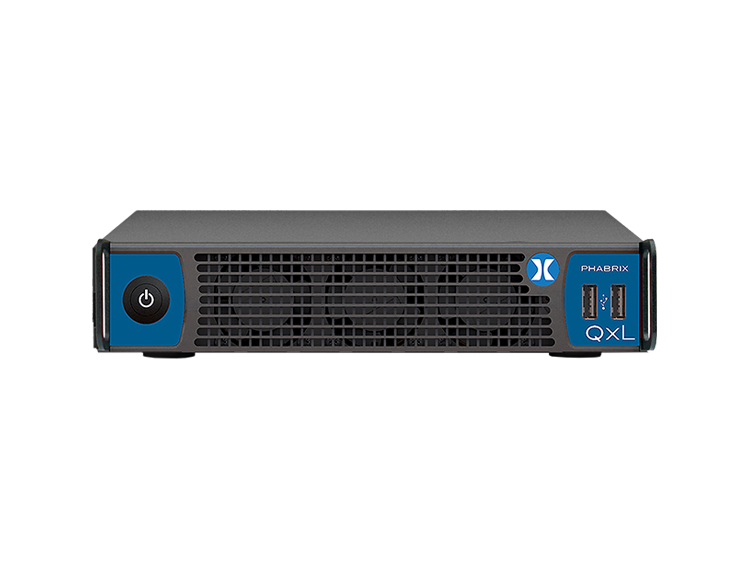

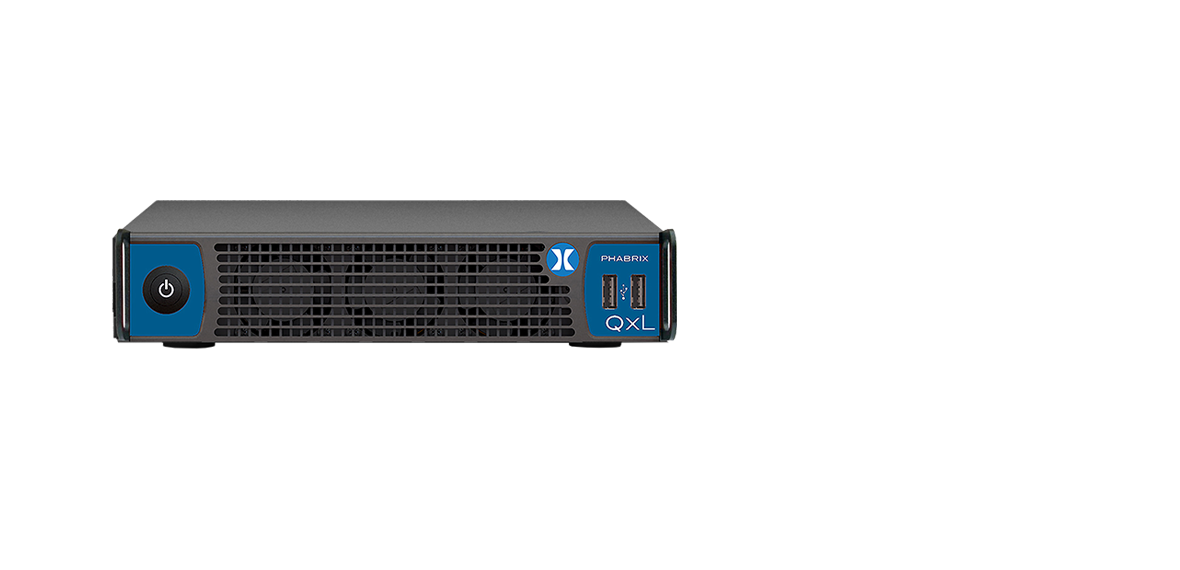

QxLは、4K映像の伝送が可能な25G-IPに対応したIP/SDIハイブリッド ラスタライザーです。ラスタライザーQxの上位機種でQxと同じ１Uハーフラックサイズのコンパクトな形状やJT-NMテストで確認された機能を継承しています。標準仕様は10G-IP信号入力に特化しており、オプションで25G-IPやHD～12G-SDI信号入力を追加できるため、使用目的に合わせた機能を構成できます。

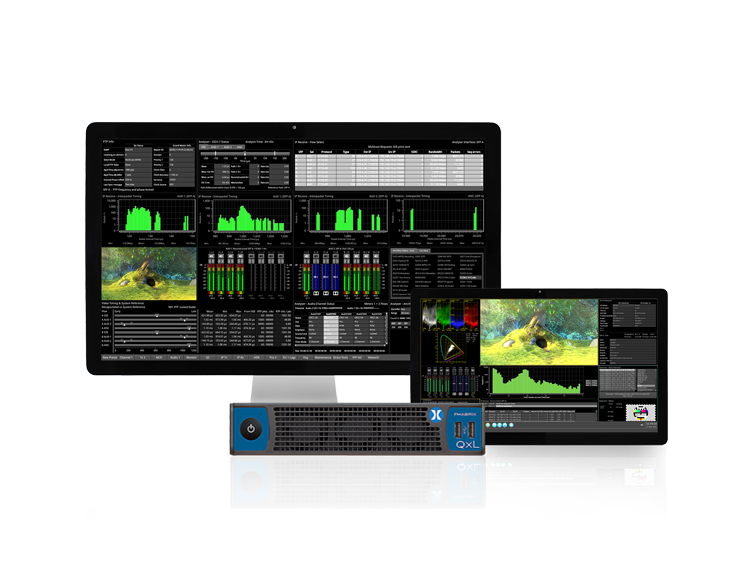

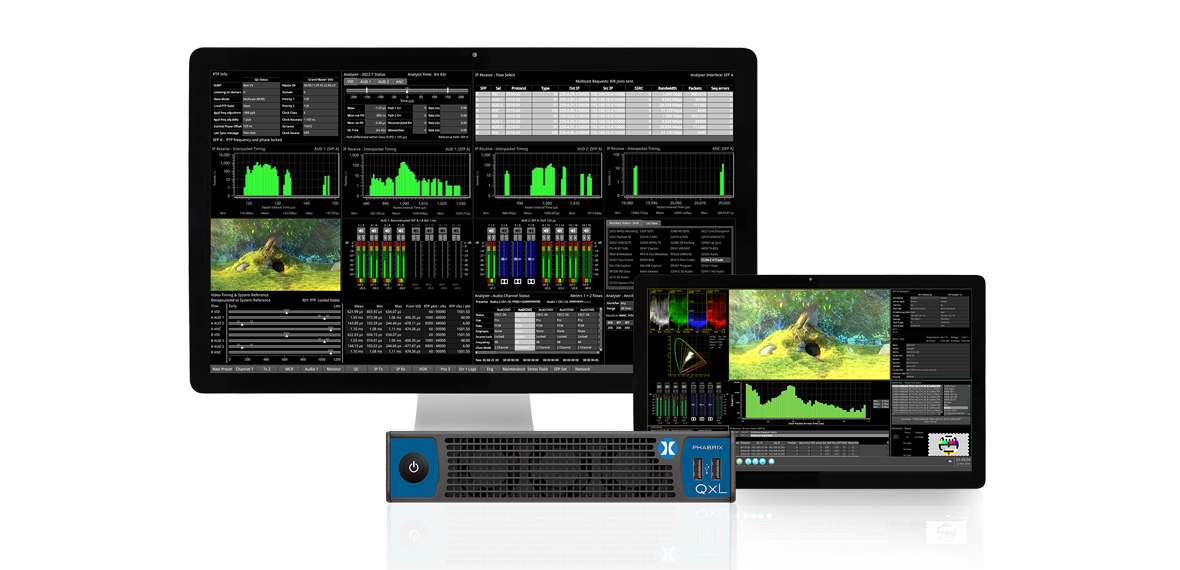

マルチ画面表示例（IP入力）
特長
- ST2110 およびST2022-6 モニタリング
- 冗長化、ビデオ、オーディオ、アンシラリーの監視
- SIPS およびPTP ステータスレポート
- ST2110-30クラスC (125usで最大80チャンネル)
- NMOS対応
- ST2110 分析
- エンジニア支援のためのST 2110 分析とデバッグのためのツール
- パケットタイミングインターバルを最大4つのIPを同時に測定
- ST2110-21 ネットワーク互換性モデル(Cinst) および仮想受信側バッファモデル(VRX) の測定
- ビデオ、オーディオ、ANC、PTPのタイミング測定
- 12G/6G/3G/HD/-SDI モニタリング及びSDIストレスツール
- TSGのPRBS-7、9、15、23、31の出力
- TSGのSDI振幅の変更
- TSGのジッタ周波数、振幅、およびタイプの変更
- TSGのプリエンファシス、立ち上がり/立ち下がり時間の変更
- PRBS累積受信データとPRBSタイプの表示
- ビットエラーレート（BER）ビデオ、オーディオ、ANC、PTPのタイミング測定
- HDR/WCGの生成、分析
- BT.709/BT.2020/BT.2100 HLG/BT.2100 PQ/Sony Slog-3/SR Live をサポート
- CIEチャート、波形、ベクトル機能
- HDRヒートマップ
機能紹介ビデオリンク

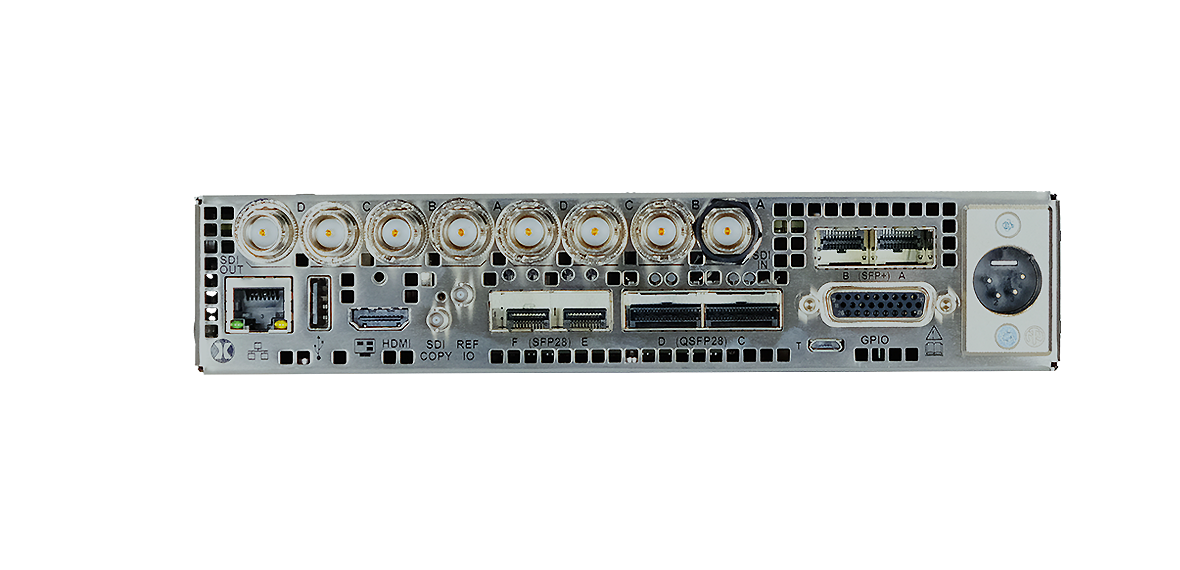

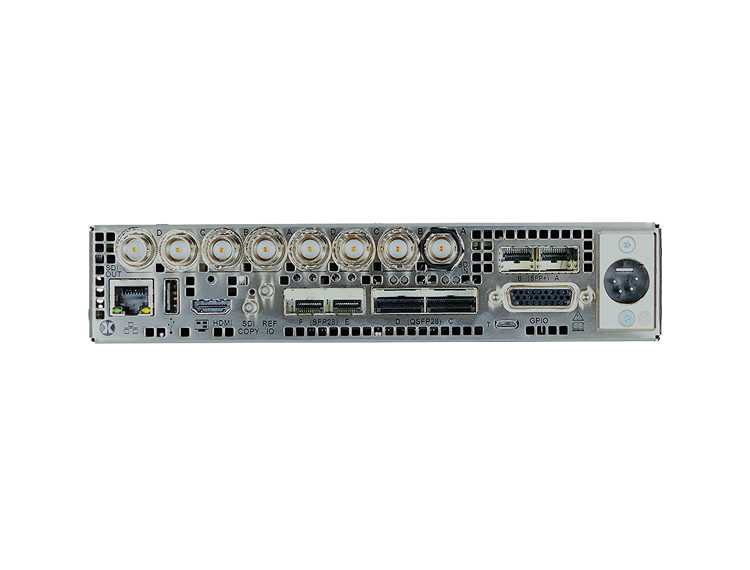

背面パネル
| 分類 | 型番 | 概要 |
|---|---|---|
| QxL本体 | PHQXL | QxL 1U ½ ラック HD/2K 10G IPラスタライザー |
| PHQXL01-3G | QxL 1U ½ ラック HD/2K 10G IP/SDIラスタライザー | |
| PHQXL01E-3G | QxL 1U ½ ラック HD/2K 10G IP/SDIラスタライザー Eye & Jitter 付き | |
| QxLハードウェアオプション | PHQXLM-01 | SDI測定追加、PHQXLをPHQXL01-3Gへアップグレード (引取改造) |
| PHQXLM-01E | SDI測定追加、PHQXLをPHQXL01E-3Gへアップグレード (引取改造) | |
| QxL SDIオプション | PHQXLO-SDI-STRESS | SDIストレステストツールセット (PHQXL01E-3G 本体とPHQXLO-UHD、PHQXLO-GENが必要) |
| PHSFP-RT12-1310 | SFP+ optical SDI トランシーバー 12G/6G/3G/HD-SDI Single mode LC (10km), Non-MSA, Tx 1310nm, Rx 1260-1620nm |
|
| QxL SDI/IPソフトウェアオプション | PHQXLO-DOLBY | Dolby E デコード、解析 |
| PHQXLO-GEN | オーディオ/ビデオ ジェネレーター (SDI、ST 2022-6、ST 2110) PHQXLは、IPのみ対応 |
|
| PHQXLO-UHD | IPとSDIの両方のUHD / 4K対応ライセンス(HD / 2K拡張モードフォーマットを含む) PHQXLは、IPのみ対応 |
|
| PHQXLO-HDR | HDR/WCG対応、CIE 1931チャート、HDRヒートマップ表示 | |
| QxL IPオプション | PHQXLO-IP-25G | 25G IP (ST 2110 ) 対応ライセンス ※別途、PHSFP-25GE-SR または PHSFP-25GE-LRが2個必要です。 |
| PHQXLO-IP-MEAS | IPネットワークトラフィック測定 | |
| PHQXLO-IP-PCAP | 10G/25G パケットキャプチャー(最大4GB) | |
| PHQXLO-IP-NGT | パケット間隔プロファイルジェネレーター(PHQXLO-GEN が必要) | |
| PHQXLO-EUHD | ST 2110 IP専用 拡張UHDフォーマット(PHQXLO-UHDが必要) | |
| PHSFP-10GE-SR | 10GBASE-SRイーサネット短距離SFP+ 850nm、300m、マルチモードトランシーバー | |
| PHSFP-10GE-LR | 10GBASE-LRイーサネット長距離SFP+ 1310nm、10km、シングルモードトランシーバー | |
| PHSFP-25GE-SR | 25GBASE-SRイーサネット短距離SFP28、850nm、100m、マルチモードトランシーバー | |
| PHSFP-25GE-LR | 25GBASE-LRイーサネット長距離SFP28、1310nm、10km、シングルモードトランシーバー | |
| テストケーブル | PHQXC-1 | 12G-SDI対応テストケーブル (BNC-BNC 1m) |
| ラックマウント | PHQXK1 | 19インチラック用ラックマウント(Qx/QxL 1台取付) |
| PHQXK2 | 19インチラック用ラックマウント(Qx/QxL 2台取付) | |
| PHQXK3 | 9.5インチラック用ラックマウント(Qx/QxL 1台取付) | |
| QxL延長保証 | PHQXL-3YEAR | PHQXL本体 3 年保証(標準は1年保証） |
| PHQXL-5YEAR | PHQXL本体 5 年保証(標準は1年保証） | |
| PHQXL01-3YEAR | PHQXL01本体 3 年保証(標準は1年保証） | |
| PHQXL01-5YEAR | PHQXL01本体 5 年保証(標準は1年保証） | |
| PHQXL01E-3YEAR | PHQXL01E本体 3 年保証(標準は1年保証） | |
| PHQXL01E-5YEAR | PHQXL01E本体 5 年保証(標準は1年保証） |
