PHABRIX Rx1000 | ラスタライザー | 映像・放送関連 | 製品情報

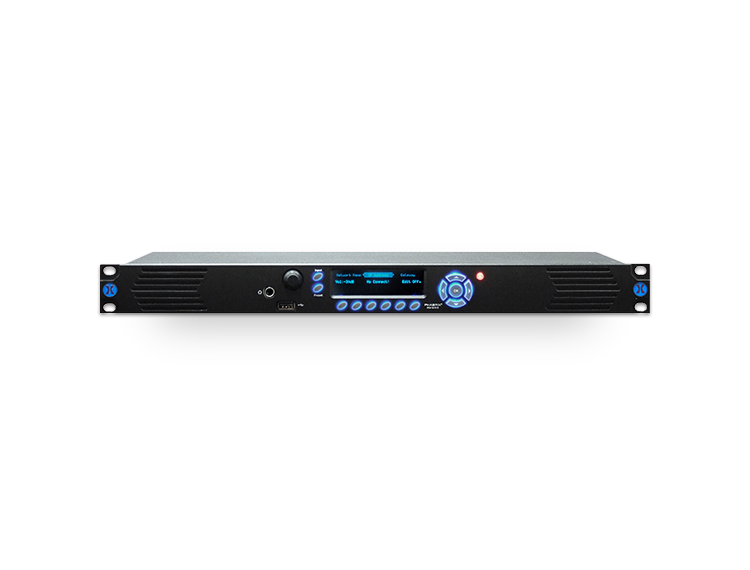

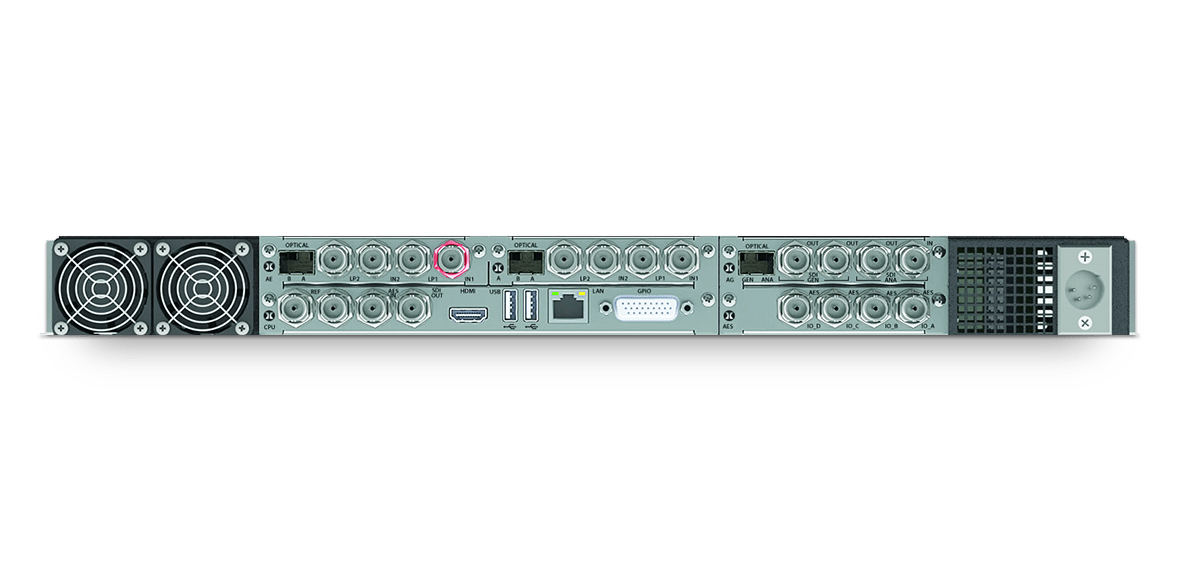

Rx1000は、1Uラックサイズのラスタライザーです。HDMI/SDI出力を標準装備し、最大4つのモジュールが装備可能です。本体に、グラフィックディスプレイを装備しており、入力操作を分かりやすく表示します。Rxシリーズは、HD/SD-SDI信号に標準対応しています。オプションで、3G-SDIに対応することも可能です。

ディスプレイ表示例

特長

モジュール式で、ラックマウント可能
最大4つのモジュールが装備でき、8つのSDIチャンネルが使用可能
(2チャンネル入力のモジュールを4モジュール使用時)
非常に信頼性が高いLinux OSを採用
モジュールの選択にてアイやジッター測定可能
(2チャンネル入力モジュールの場合、1チャンネルでのみアイやジッター測定可能)
3G / HD / SD-SDIをフルサポート
(3G：オプション)
すべての測定画面を、HDMI / SDI出力経由で、外部モニター(1920×1080)に出力可能
(外部モニターの同時表示は、PHRXO-AAを使用時、最大4チャンネル分)
AES・EBU / Dolby E対応
(Dolby E：オプション)
軽量、低消費電力を実現
標準的な32パターンを装備した信号発生器
波形表示、ベクトルスコープ、データ解析が可能
16チャンネルのエンベデッドオーディオを装備し、レベル、位相測定が可能
SDI入力でANCタイムコード対応
イーサネットを使用して、ファームウェアやソフトウェアの更新が可能
光伝送測定可能
(I/Oループモジュール：オプション)

ベースモデル

型番	製品内容
PHRX1000A	Rx 1000本体 (1RUサイズ) + アナライザーモジュール 1チャンネル内蔵
PHRX1000AE	Rx 1000本体 (1RUサイズ) + EYEパターン&ジッター解析対応アナライザーモジュール 1チャンネル内蔵
PHRX1000AG	Rx 1000本体 (1RUサイズ) + アナライザー/ジェネレーターモジュール 1チャンネル内蔵
PHRX1000AGE	Rx 1000本体 (1RUサイズ) + EYEパターン&ジッター解析対応アナライザー/ジェネレーターモジュール 1チャンネル内蔵

オプション一覧

分類	型番	概要
ハードウェアオプション	PHRXM-A	2入力で1ch波形観測モジュール
	PHRXM-AE	EYEパターン付　2入力で1ch波形観測モジュール
	PHRXM-AG	1入力波形観測＆1出力ジェネレーター
	PHRXM-AGE	EYEパターン付　1入力波形観測＆1出力ジェネレーター
	PHRXM-4AES	AES入力＆出力モジュール
ソフトウェアオプション	PHRXO-3G	3G-SDIと拡張フォーマットオプション
	PHRXM-DOLBY	Dolby DE, DD and D+対応オプション（PHRXM-BDAを含む）
	PHRXO-BDA	Dolby ビットストリームアナライザー
	PHRXO-BDG	Dolby ビットストリームアナライザー（ジェネレーターまたはAES出力モジュールが必要）
	PHRXO-DATA	SDIデータ表示、ANCパケット解析
	PHRXO-AVD	AVディレイ測定

延長保証

型番	製品名	製品内容
PHSX-3YEAR	3年保証	標準保証期間を合計3年にアップグレードします。
PHSX-5YEAR	5年保証	標準保証期間を合計5年にアップグレードします。
