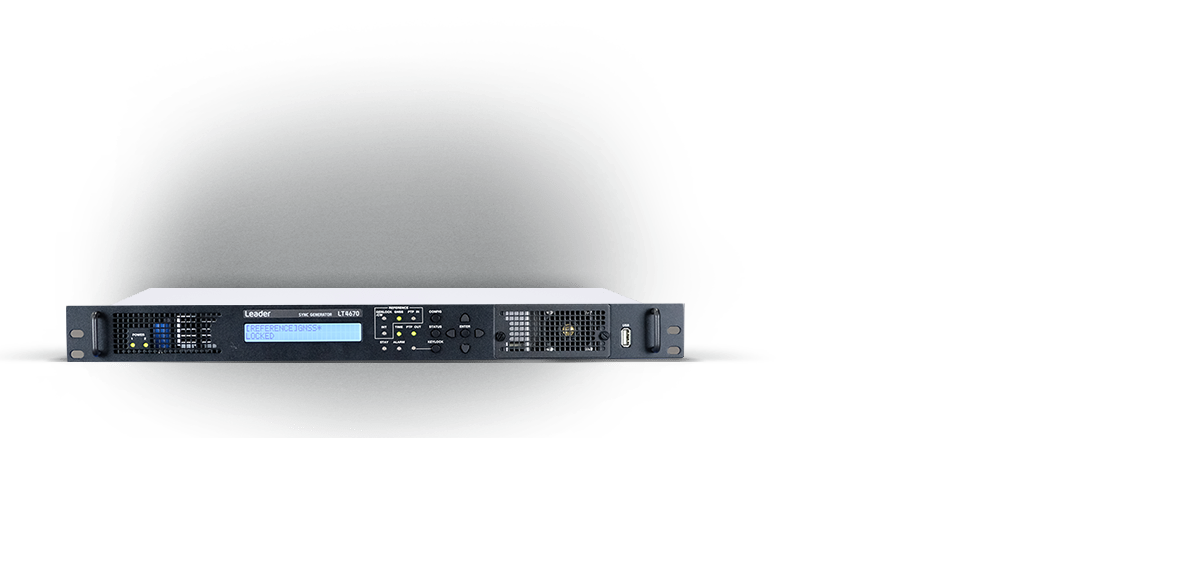

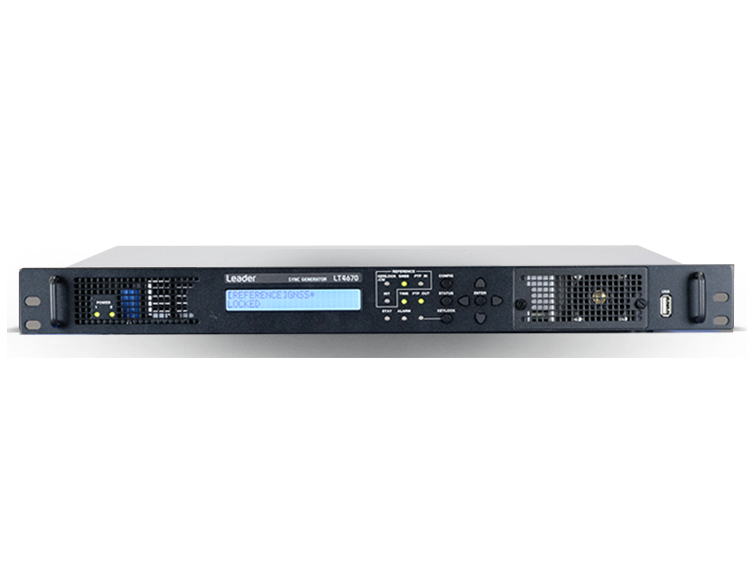

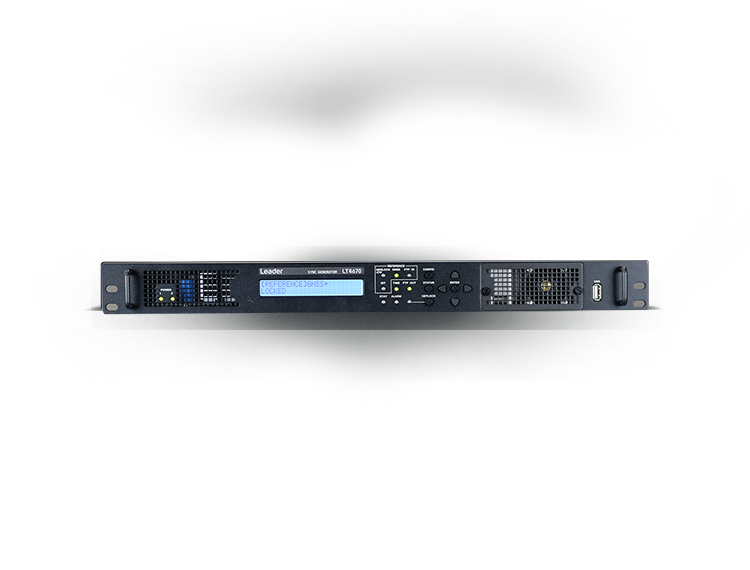

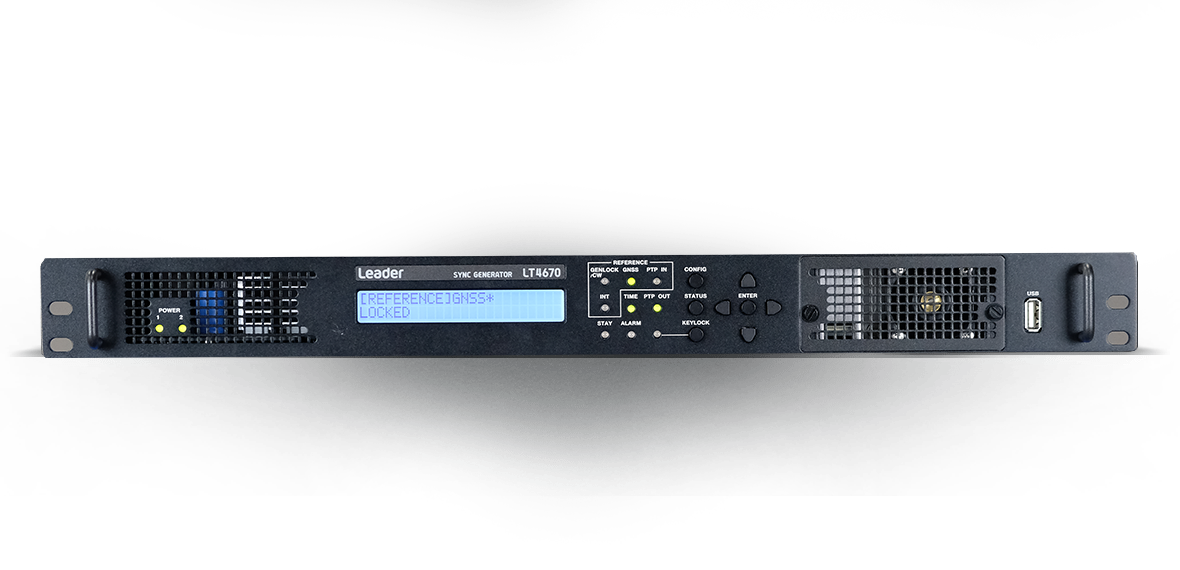

LT4670はPTP、GNSS、アナログビデオ同期信号に同期したPTP、(4K/HD) IP、4K 12G、(3G/HD/SD)SDI、アナログ同期信号、AES/EBU、オーディオワードクロックやLTCを出力する1Uフルラックサイズの同期信号発生器です。

電源は二重化の冗長運転が可能で、ホットスワップ対応の電源ユニット及びファンユニットにより電源を停止せずに交換することが可能なため、信頼性の高いシステム構築が可能です。PTPはグランドマスターとして動作し、独立した２つのPTPリーダー機能とPTPフォロワー機能を備えております。

独立6系統のアナログ同期信号出力、デジタルオーディオ出力、ワードクロック出力、LTCの入出力、L-SYNCを標準で装備し、GNSS同期、PTP、4K IP、HD IP、4K 12G-SDI、4K Quad、3G-SDI、HD-SDI、SD-SDIによる任意パターンの出力などのオプションを用意しており、様々なシステムに応じた最適な同期系の管理ができるように設計されています。

製品スペックはこちらから

特長

ゲンロック機能

アナログビデオ同期信号であるNTSC/PALブラックバースト信号、およびHDTV 3値同期信号を入力して、各出力信号を同期させることができます。フィールドリファレンスパルス付きNTSC/PALブラックバースト信号、および10フィールドID付きのNTSCブラックバースト信号にも対応しています。また、標準で10MHz CWロックにも対応しています。

※ PTP、GNSSを使用する場合は、オプションの追加が必要です。

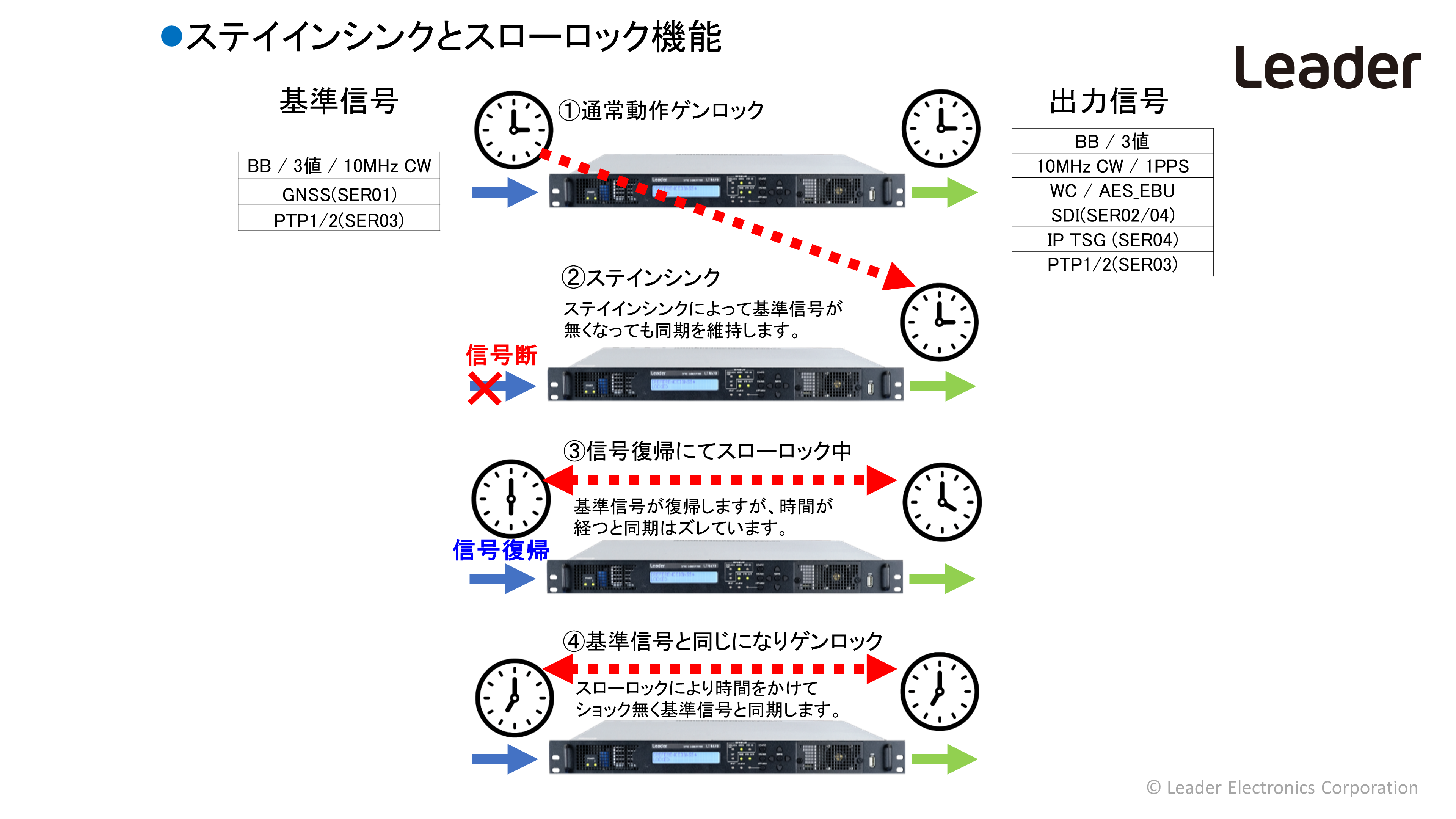

ステイインシンクとスローロック機能

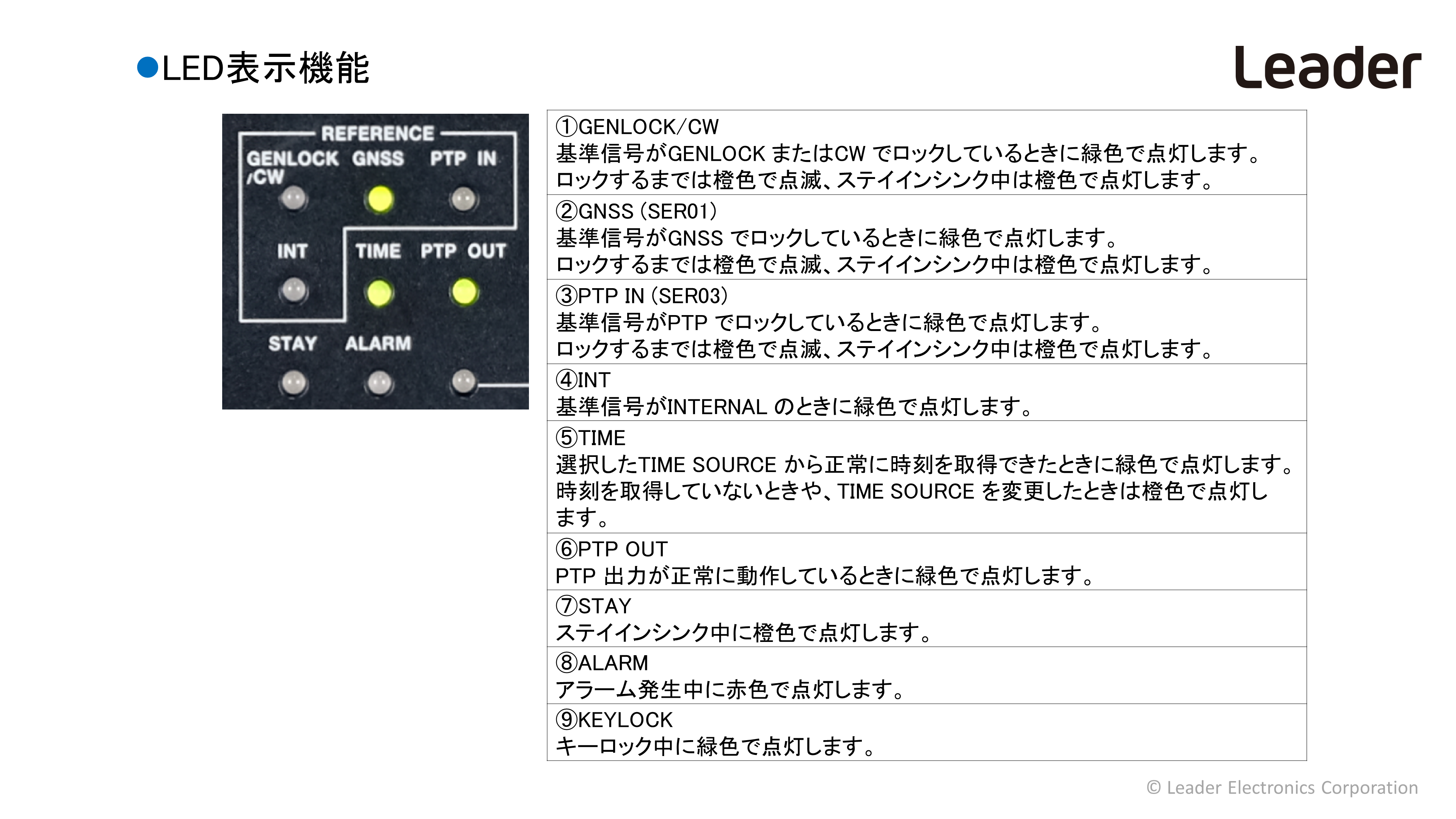

ゲンロック入力に異常が発生した場合に備え、ステイインシンク機能を搭載しています。さらに、ステイインシンクから再度ゲンロックをさせる際に発生するショックを軽減するスローロック機能を搭載しており、きわめて安定な同期システムが実現できます。対応はBB、3値、10MHz CW、GNSS(SER01)、PTP(SER03)となります。
独立６系統のアナログビデオ同期信号出力
アナログビデオ同期信号が個別の6系統出力することができます。それぞれの出力は独立して位相を可変できます。
ワードクロック信号出力
ビデオ信号に同期した48kHzのワードクロック信号を1系統出力できます。
AES/EBU信号出力
トーン音入りとミュートのAES/EBU信号をそれぞれ1系統出力できます。
CW/1PPS出力
10MHz CWまたは1PPSを選択して出力することができます。
タイムコード出力

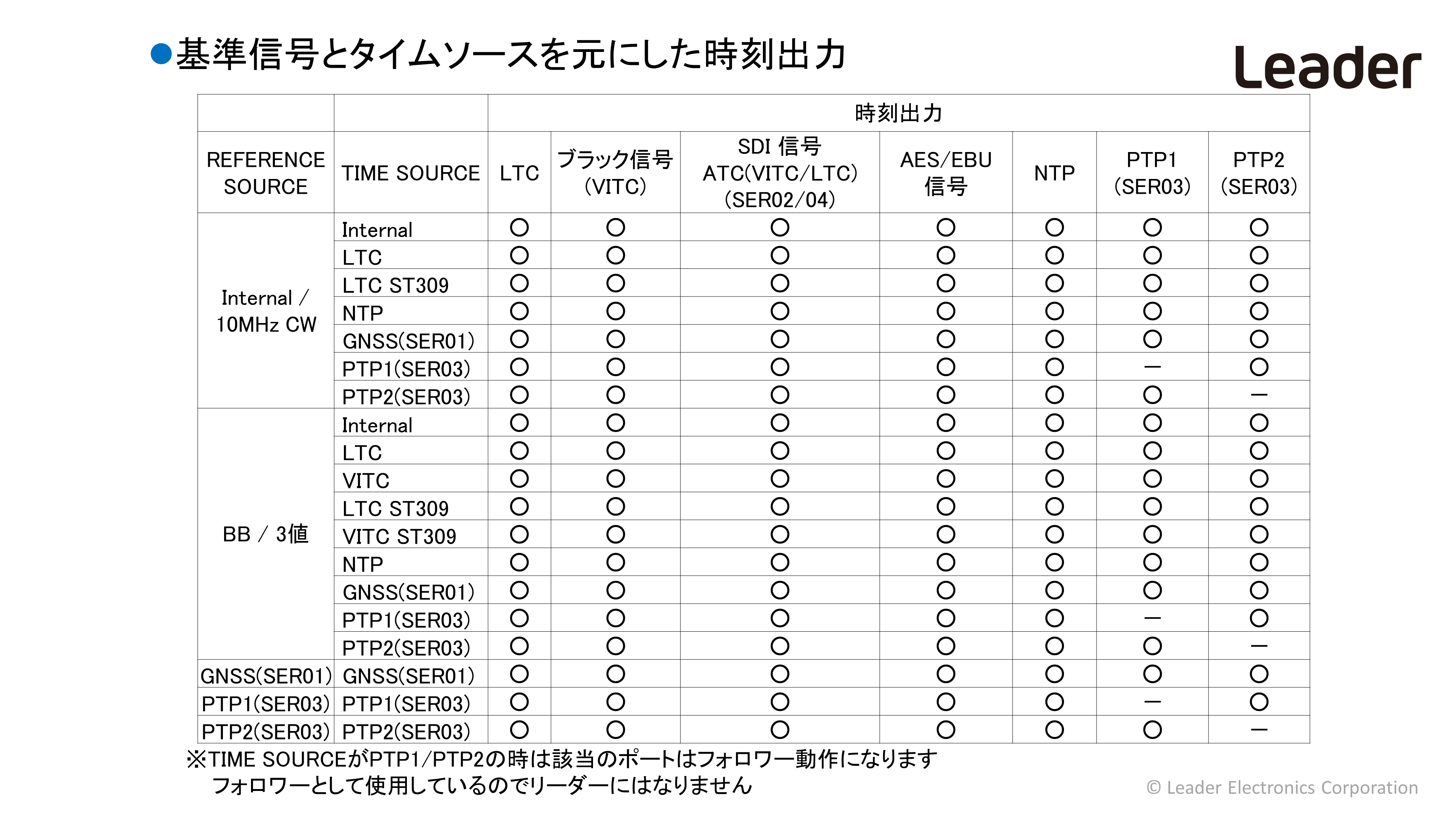

内部時刻情報、NTPサーバー、LTC(LTC端子入力)、VITC(SER02)、GNSS(SER01)、PTP(SER03)の時刻情報をもとにLTC(LTC端子)3系統への出力、アナログ同期信号のVITCへの多重、SDI(SER02/SER04)出力のATC(LTC/VITC)への多重をすることができます。
GPIO端子
プリセットの呼び出しやアラーム接点を出力することができます。
機器間同期制御(L-SYNC)

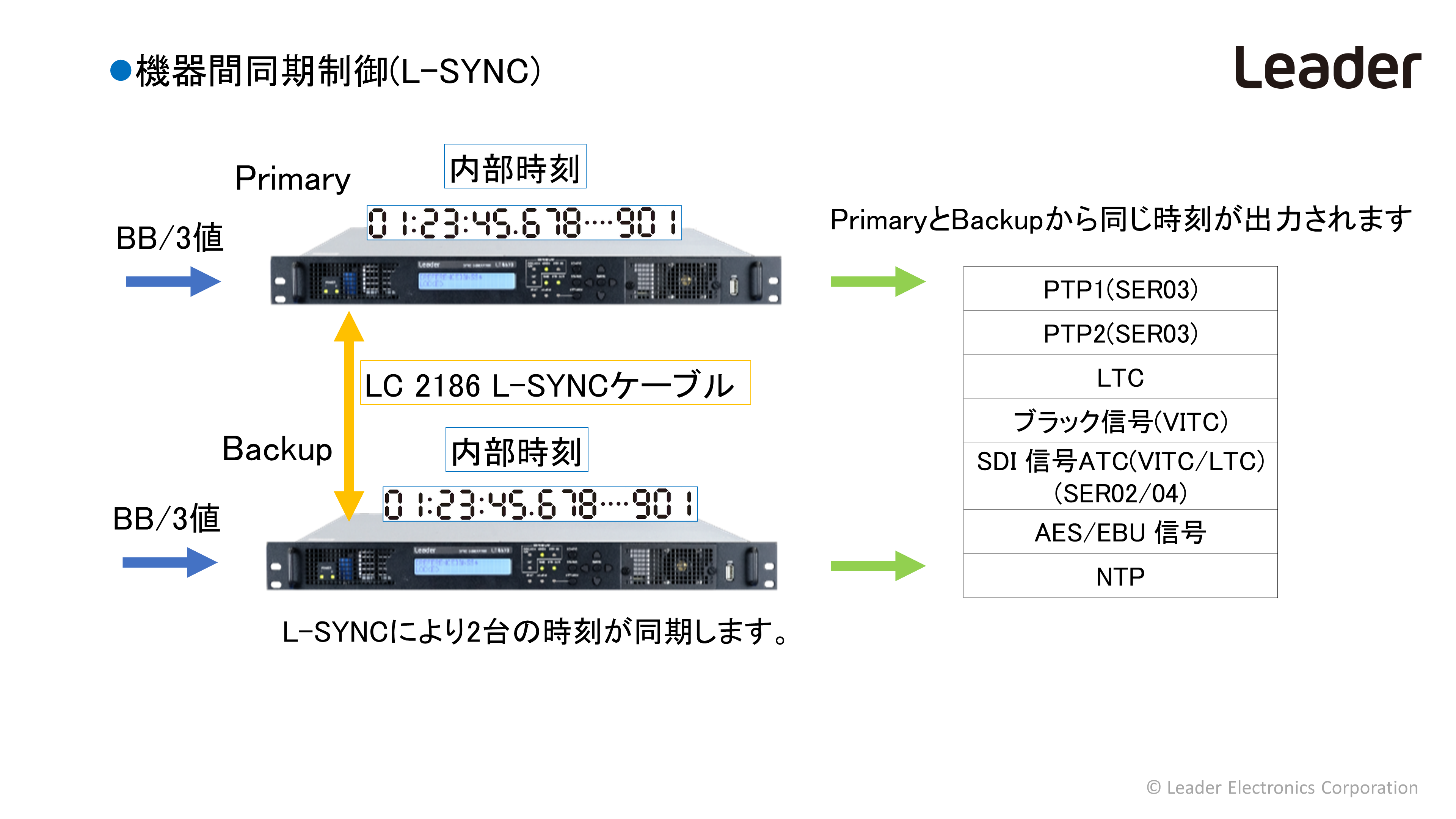

冗長系のシステムにて、同一のアナログビデオ同期信号で同期したメインとバックアップの装置間をL-SYNCで接続することにより、時刻を同期することができます。同期した時刻出力はPTP(SER03)、LTC、ブラック信号(VITC)、SDI 信号ATC(VITC/LTC)(SER02/04)、AES/EBU 信号、NTPとなります。
イーサーネット
SNMPによるコントロール、異常のTRAPを発行します。またHTTPS/HTTP、REST-APIによる本器のコントロールができます。NTPクライアントとしてNTPサーバーに接続し内部時計の時刻合わせや、NTPサーバーとしても使用できます。
プリセット及びメモリー機能
電源をオフに際に最後の設定状態を維持するラストメモリー及び、プリセットを内部に最大10種類保存できます。運用に便利な登録済みのプリセットを呼び出し、いつも同じ設定で起動することもできます。
二重化電源及び無停止電源・ファン交換
電源ユニットオプション(LT4670SER11)を追加することにより二重化した冗長運転を行うことができます。電源ユニットとファンはホットスワップ対応です。
WEBブラウザー

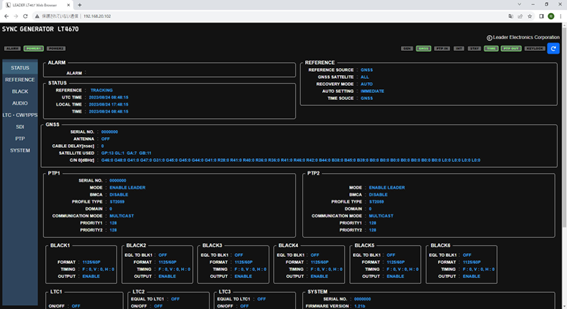

LT4670をPCに接続する事により、WEBブラウザーにて設定及び監視が可能です。

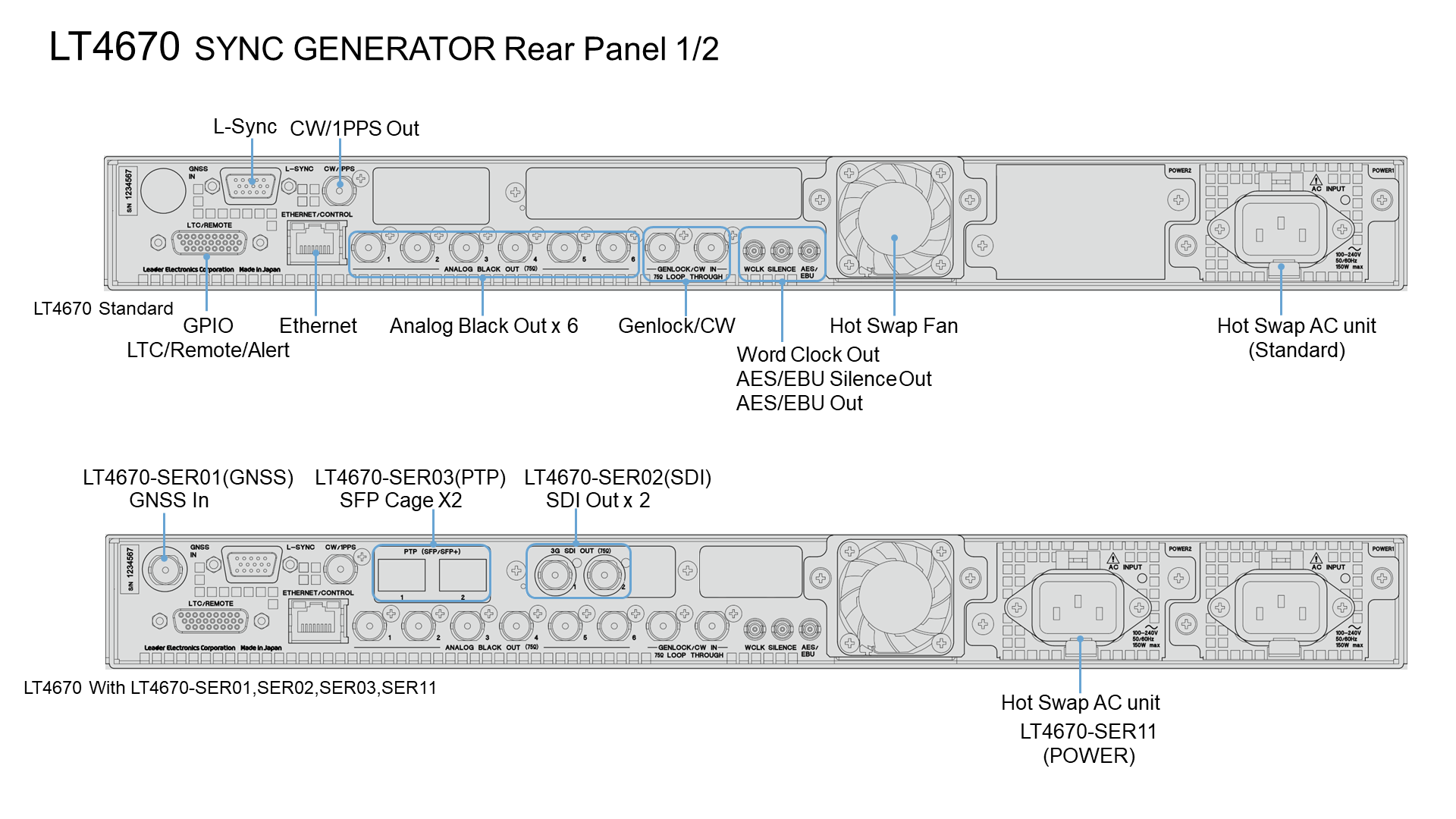

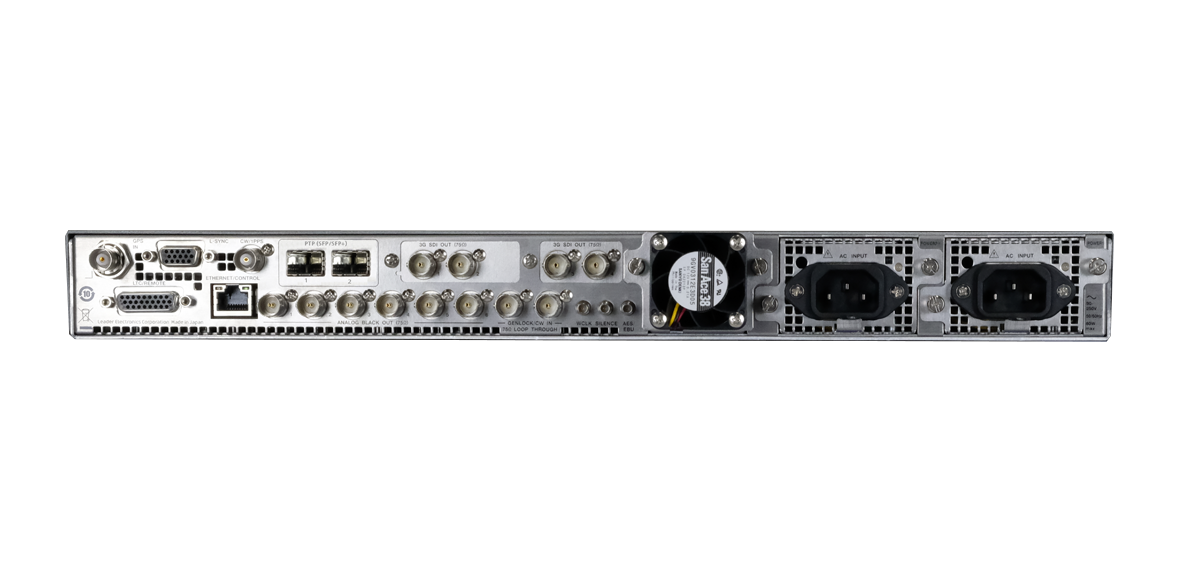

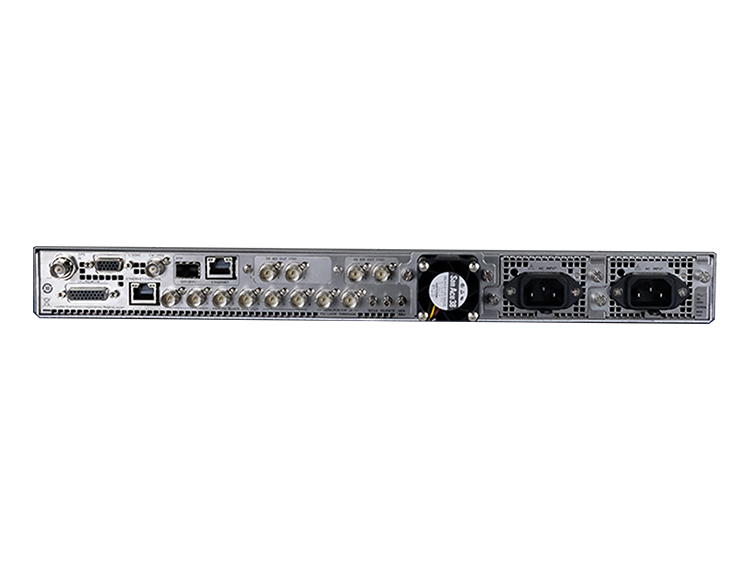

背面パネル

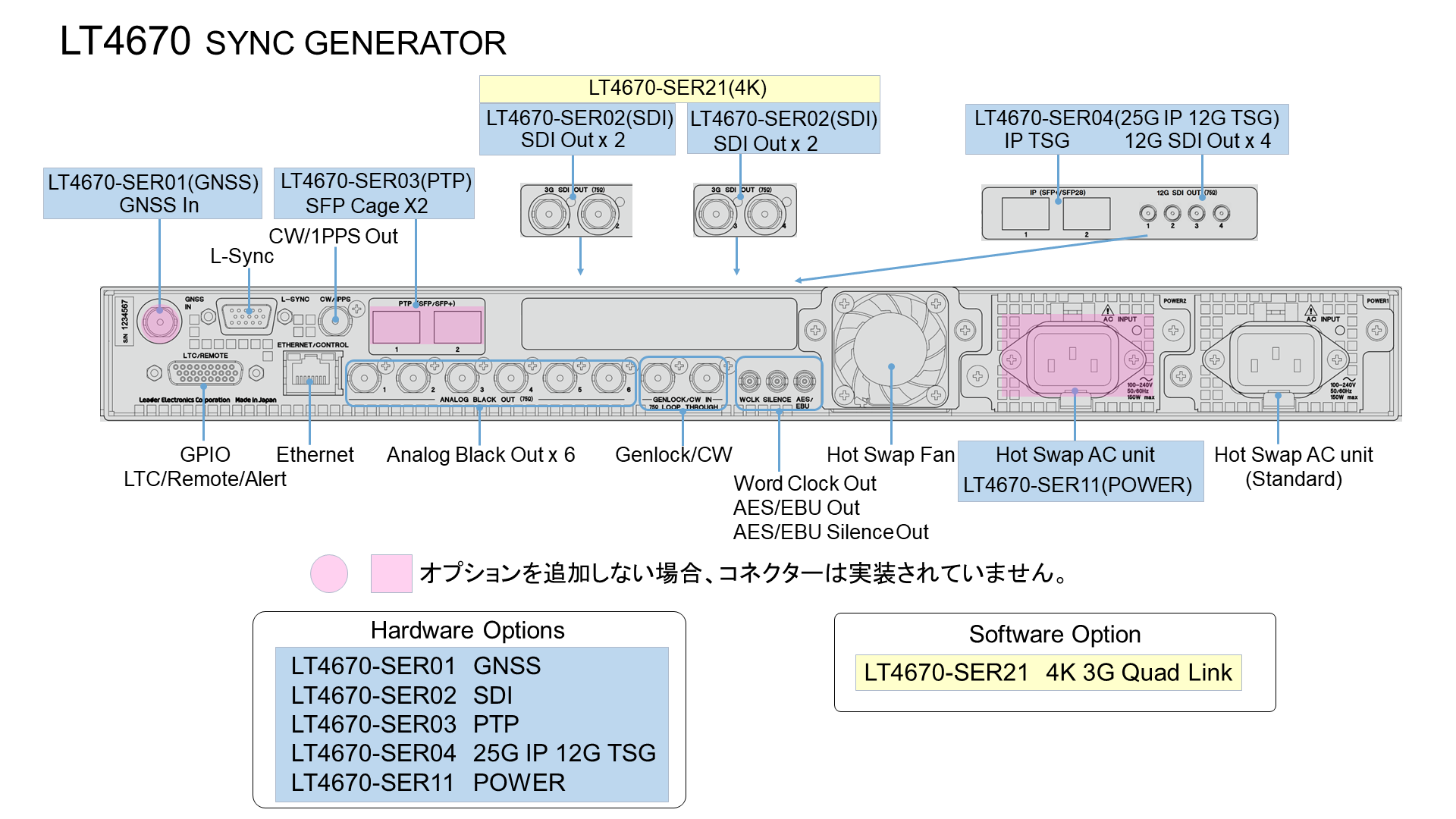

ハードウェアオプション一覧

型番	機種名	機能
LT4670-SER01	GNSS	GNSS(GPS、GLONASS、GALILEO、BDS)の同期
LT4670-SER02	SDI	3G/HD/SD-SDI 2出力
LT4670-SER03	PTP	グランドマスター、リーダー機能、フォロワー機能
LT4670-SER04	25G IP 12G TSG	4出力 12G/3G/HD/SD SDI、IP 25G/10Gパターン出力
LT4670-SER11	POWER	電源ユニット

ソフトウェアオプション一覧

型番機種名機能

LT4670-SER21 4K 3G-Quad Link 4K 3G-Quad 出力
LT4670-SER01 GNSSオプション
GNSSオプション(LT4670-SER01)追加及びGPSアンテナを接続することにより、GNSS(GPS、GLONASS、GALILEO、BDS)から得られる周波数と時刻にロックして各信号を生成し出力できます。
LT4670-SER02 SDIオプション
- 最大4出力のSDI対応
  ２系統の、3G-SDI (レベルA、レベルB)、HD-SDI 、およびSD-SDIに対応しています。SDI信号出力端子は独立2系統の出力を備えており、フォーマット、パターンや位相をそれぞれ別設定できます。オプションは２つ搭載することができ最大独立したフォーマットやパターンの4系統SDI信号を出力することができます。
- リップシンクパターン (SDIオプション追加時)
  映像と音声が同期したリップシンクパターンを出力します。SDI信号伝送上の映像と音声のズレを測定できます。
- ユーザーパターン(SDIオプション追加時)
  お客様が作成された画像ファイル（BMP、TIF形式）をテストパターンとしてご使用できます。
- エンベデッドオーディオの重畳(SDIオプション追加時)
  16ch(4ch×4 グループ)のエンベデッドオーディオを重畳できます。
- タイムコードパターン重畳表示(SDIオプション追加時)
  画面上任意の位置にタイムコードを重畳できます。
- フリーズ確認用機能(SDIオプション追加時)
  パターンのスクロール、パターンにムービングBOX、IDキャラクタースクロール点滅、サークル点滅が重畳出来ます。
LT4670-SER03 PTPオプション

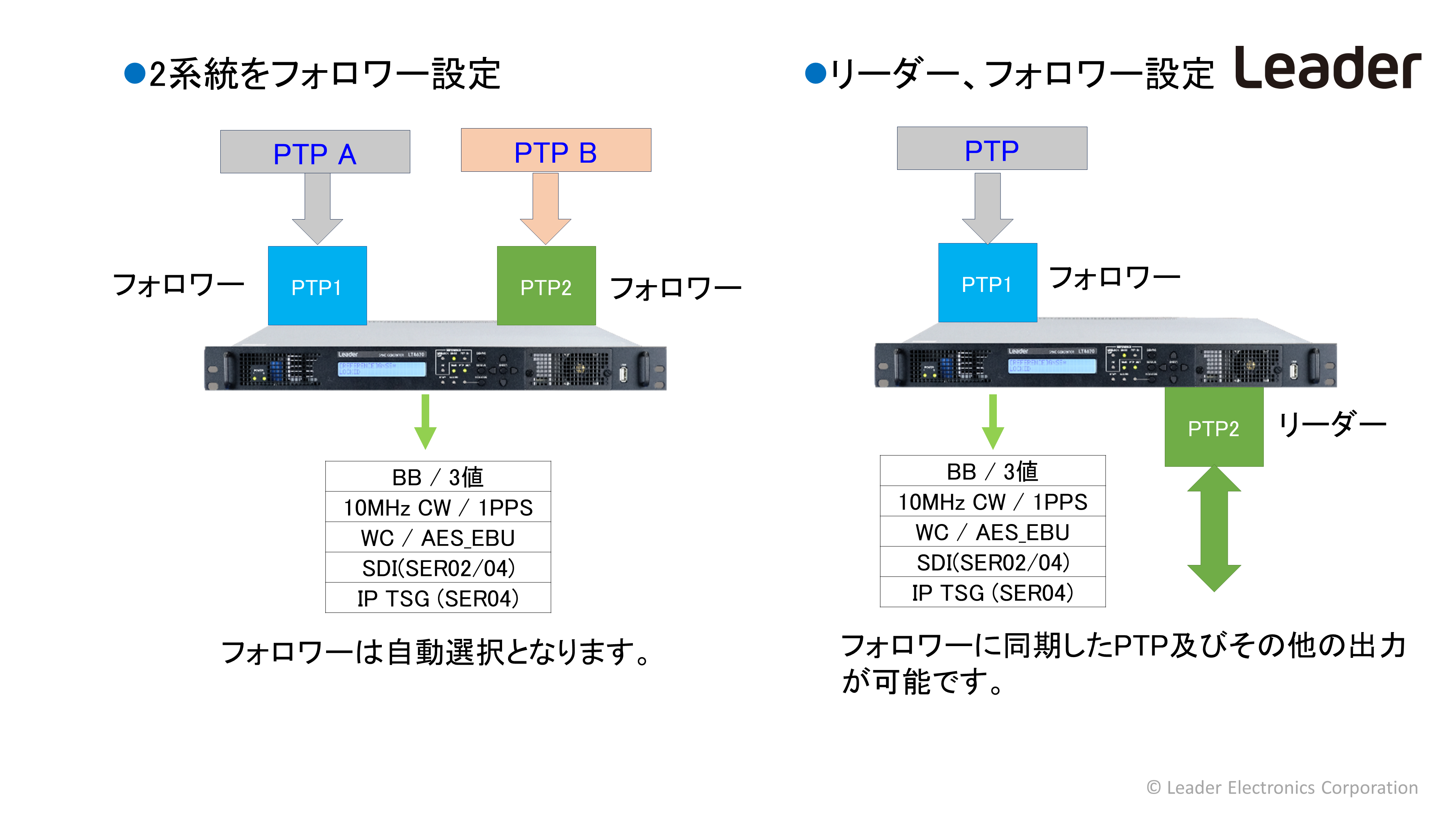

- PTP リーダー機能
  グランドマスターとして動作して、PTPリーダー(マスター)機能はPTP、GNSS、VITC、LTC、NTPや内部時刻から基準を選択することが可能です。
- PTP フォロワー機能
  PTPフォロワー(スレーブ)機能に対応しており、上位のPTPグランドマスターにPTPフォロワー(スレーブ)として動作し、下位デバイスに対してPTPリーダー(マスター)として動作します。

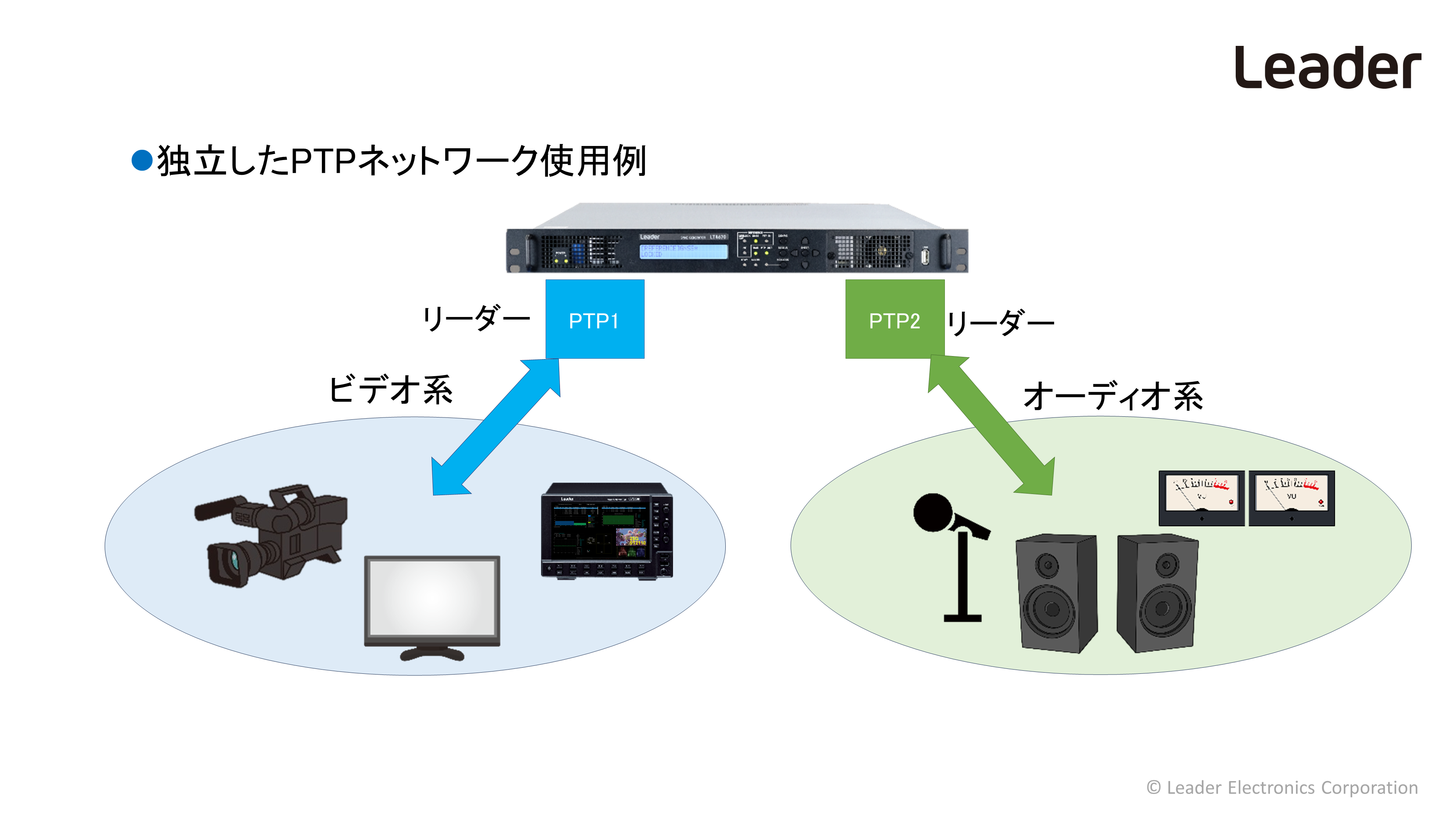

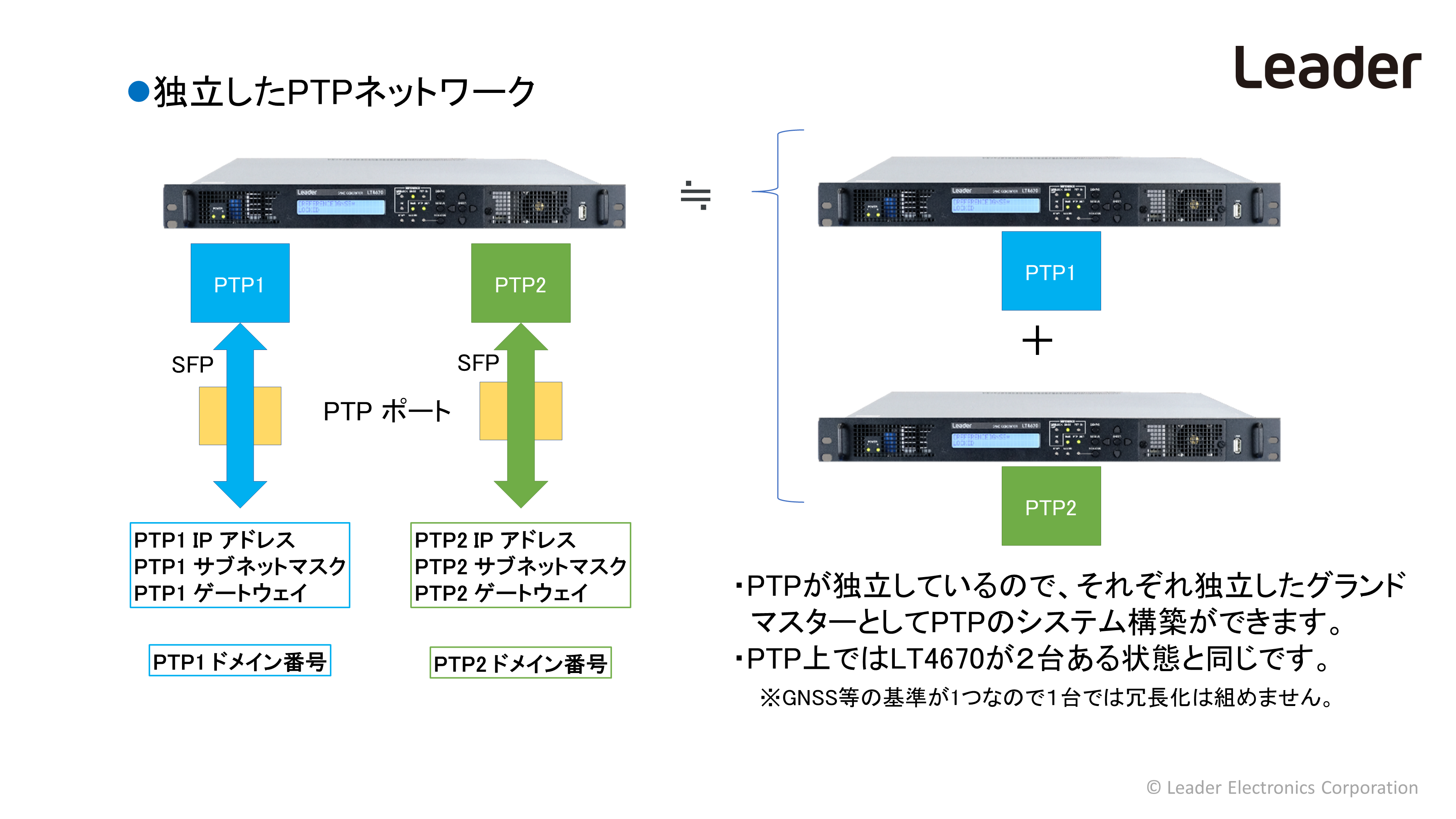

- 独立した2系統のPTPポート
  2系統のPTPエンジンを搭載しているため、それぞれ独立したネットワークでのPTPのシステム構築ができます。
- SFPゲージ2つによるPTP2端子
  別売りのRJ-45 SFPモジュールもしくは10GbE SFP+モジュールを2つまで使用できます。
- ローカルPTP機能(PTPオプション追加時)
  アナログ同期信号に同期し、GNSSやNTPサーバー等の外部時刻源から時刻を取得して、アナログ同期信号に同期したPTPを出力することができます。
LT4670-SER04 25G IP 12G TSG オプション　
- 25G IP信号発生機能

  IPのテストパターン信号発生機能です。IPの伝送規格はSMPTE ST 2110-20/30/31/40に対応し、映像信号は2K、4K(3840ｘ2160)のテストパターンを発生できます。

  12G-SDI(4K)対応

  12G-SDI、3G-SDI(レベルA、レベルB)、HD-SDI、およびSD-SDIに対応します。SDI信号出力端子は独立４系統の出力を備えており、パターンや位相をそれぞれ設定出来ます。
LT4670-SER21 4K 3G-Quad Linkオプション
- 4Kライセンスオプション(LT4670-SER21)追加により4K 3G-Quadリンク出力に対応できます。
  ※ SDI出力オプション(LT4670-SER02)が２つ必要となります。

型番	機種名	機能
LT4670-SER21	4K 3G-Quad Link	4K 3G-Quad 出力

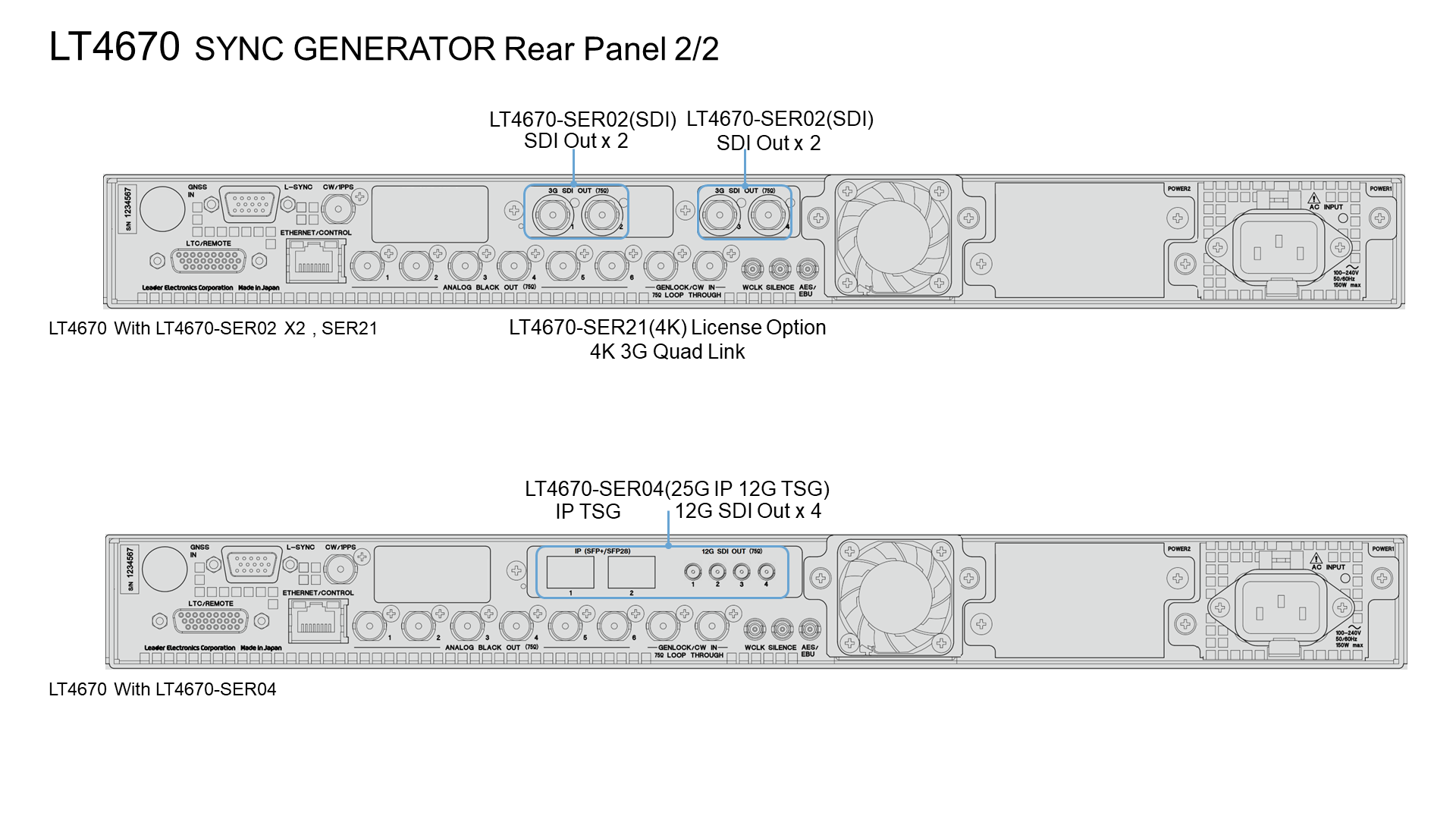

背面パネル

	すべて選択
Specs	LT4670 製品仕様書 Ver. 2
カタログ	LT4670 カタログ Ver.2.0
外観図	LT4670 外観図
取扱説明書	LT4670 取扱説明書 Ver. 10 会員限定
